ASTM Shell a trubice výměník tepla

Výměníky tepla skořepiny a trubice se běžně používají zařízení pro přenos tepla.

GNEE je výrobce výměníku tepla skořápky a trubice, jehož výrobky jsou široce aplikovány v průmyslových odvětvích, jako je chemikálie, ropa, jídlo a farmaceutický. S vlastní továrnou na výměnu tepla skořepiny a trubice zajišťuje společnost vysoce kvalitní výroba a flexibilní přizpůsobení pro různé průmyslové potřeby. GNEE se specializuje na výrobu tepelných výměníků různých materiálů a modelů.

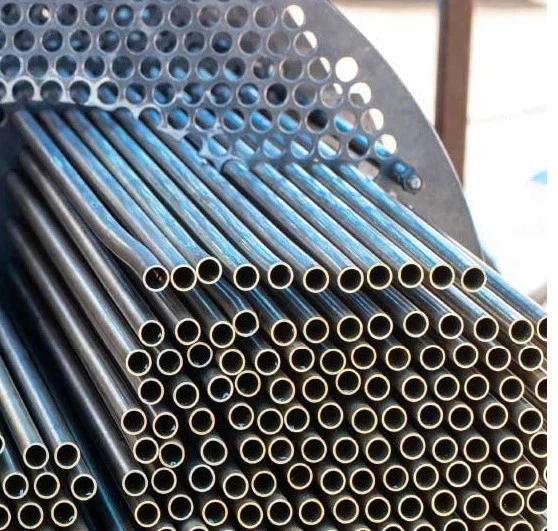

• Výměníky tepla skořepiny a trubice se skládají ze svazku, trubice, trubice, přepážku a hlavy.
• Ve výše uvedeném schématu schématu trubkového výměníku tepla je skořepina většinou válcová, se svazkem trubice uvnitř a dva konce svazku trubek jsou upevněny na trubkovém plechu.
• Dvě horké a studené tekutiny pro výměnu tepla, jeden teče ve zkumavce, nazývá se tekutina na straně trubice; Druhý proudí mimo trubici, zvaný tekutina na straně skořápky.
• Za účelem zlepšení koeficientu přenosu tepla tekutiny mimo trubici se ve skořápce obvykle instaluje několik přepážek.
• Přepážka může zvýšit rychlost tekutiny na straně skořepiny a nutit tekutinu, aby procházela svazkem trubice vodorovně několikrát podle určené vzdálenosti a zvýšit turbulenci tekutiny.
• Trubky pro výměnu tepla mohou být uspořádány do rovnostranných trojúhelníků nebo čtverců na trubkovém plechu.
• Rovnostranné uspořádání trojúhelníku je kompaktnější, turbulence tekutiny mimo trubici je vysoká a koeficient přenosu tepla je velký; Čtvercové uspořádání je výhodné pro čištění vnějších trubice, která je vhodná pro tekutiny, které jsou náchylné k škálování.

Klasifikace podle struktury

• Výměník tepla s pevným trubkem: Trubkové listy na obou koncích trubice svazku trubice výměníku tepla s pevným trubkem jsou integrovány do skořepiny s jednoduchou strukturou. Je vhodný pro operace pro výměnu tepla, když teplotní rozdíl mezi chladnými a horkými tekutinami není velký a strana skořepiny nevyžaduje mechanické čištění.

• Výměník tepla U-trubice: Každá zkumavka o výměně tepla v tepelném výměníku U-trubice je ohnutá do tvaru U a dva konce jsou upevněny do horních a dolních oblastí stejného trubkového listu a jsou rozděleny do vstupních a výstupních komor pomocí rozdělení v trubkové krabici.
• Výměník tepla plovoucí hlavy: Trubka na jednom konci trubice plovoucí hlavy se může volně vznášet, což zcela eliminuje tepelné napětí; A celý svazek trubek může být vytáhnut ze skořápky, což je vhodné pro mechanické čištění a údržbu.

Klasifikace pomocí média

• Výměník tepla vzduchu do vzduchu; výměník vody do vody; průmyslová voda do vzduchového tepla.

Klasifikace podle materiálu

• Výměník tepla z nerezové oceli a trubice: 304/304L/316/316L/2205/2507
• Výměník tepla z uhlíkové oceli: A285 stupeň C/Q345R/SPV450 atd.
• Výměník tepla měděné trubice: UNS C12200/UNS C44300/UNS C68700 atd.
• Výměník tepla z titanové trubice: TA1/TA2 atd.
• Atd.

• Vysoká účinnost a úspora energie, koeficient přenosu tepla je rozhodující při určování účinnosti výměníku tepla skořepiny a trubice, koeficient přenosu tepla tohoto tepelného výměníku je 6000-8000 W/M2.0C.
• Rychlá rychlost výměny tepla, odolnost s vysokou teplotou (400 stupňů), vysokotlaká odolnost (2,5 MPa)
• Kompaktní struktura, malá stopa, lehká hmotnost, snadná instalace, úspora investic.
• Široké aplikační podmínky, vhodné pro velký tlak, rozsah teploty a výměna tepla různých médií.
• Tepelný výměník tepla rezistentní na korozi a trubice vyrobený z mědi, titanu, nerezové oceli a dalších materiálů má dlouhou životnost a ušetří náklady.
